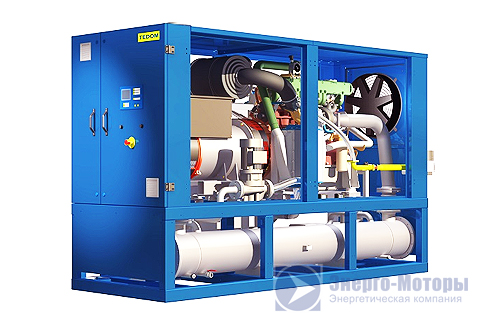

Когенерационные установки (газовые генераторы) Tedom Cento T120 (номинальной электрической мощностью 122 кВт, тепловой мощностью 173 кВт и частотой 50 Гц) изготавливаются на основе чешского газопоршневого мотора Tedom TG130G5V TX86, и предназначены для производства 3-хфазного электрического тока напряжением 400 В и тепловой мощности. Использование надежного и ремонтопригодного газопоршневого мотора Tedom в суровых условиях эксплуатации с высочайшим качеством электрической энергии синхронных генераторов, является наиболее правильным и обдуманным решением для обеспечения основного электро и теплоснабжения потребителей. Блочная компоновка этих установок включает агрегат двигатель-генератор, теплотехническое оборудование КУ, включая глушитель выхлопа, силовой и управляющий распределитель. Когенерационная установка Tedom Cento T120 стандартно предлагается в исполнении SP, т.е. с синхронным генератором и предназначена для работы в параллельном режиме с сетью: 400 В/50 Гц. Гидравлический контур КУ предназначен для работы с температурным градиентом 90/70 оС. Когенерационная установка Tedom Cento T120 оснащена системой управления моторменеджмент компании Bosch для оптимализации работы двигателя. КУ Tedom Cento T120 представляет собой компактный блок, приспособленный для быстрого подключения в систему.
Номинальная электрическая мощность, кВт | 122 |
Максимальная тепловая мощность, кВт | 173 |
К.П.Д. электрический, % | 36,3 |
К.П.Д. тепловой, % | 51,4 |
К.П.Д. общий, % | 87,7 |
Напряжение, В (50 Гц) | 400 |
Газовый двигатель | Tedom TG130G5V TX86 (Чехия) |
Количество цилиндров | 6 |
Конструкция двигателя | рядный |
Диаметр цилиндра и ход поршня, мм | 130 х 150 |
Коэффициент сжатия | 11:1 |
Объём двигателя, л | 11,9 |
Общая выходная мощность двигателя | 130,3 кВт |
Частота вращения, об/мин | 1500 |
Регулятор оборотов | Электронный |
Количество фаз | 3 (изолированная нейтраль) |
Тип топлива | Природный газ |
Давление газа в магистрали, мбар | 20-100 |
Температура выхлопных газов, С | 530 |
Емкость смазочной системы, л | 56 |
Расход газа при 100% мощности, м3/ч | 35,6 |
Расход газа при 75% мощности, м3/ч | 29,1 |
Расход газа при 50% мощности, м3/ч | 22,3 |
Расход масла, г/кВт час | 0,3 |
Система запуска | Электростартер |
Регулятор напряжения | Электронный |
Регулировка напряжения генератора | ±1% |
Класс изоляции генератора | H |
Габаритные размеры (ДхШхВ), мм | 3750 х 1500 х 2300 |
Вес КУ, кг | 4440 |
- газовый мотор Tedom TG130G5V TX86 работающий на природном газе, со стартером;
- базовая стальная сварная рама;
- воздушный фильтр;
- промышленный глушитель, сильфонный компенсатор, комплект прокладок, стальные рукава;
- аккумуляторные батареи;
- автомат защиты генератора;
- система управления ProCon Sight;
- комплект документов для ГПУ (паспорт на ГПУ, руководство по эксплуатации, схемы, чертежи);
- блок утилизации теплоты;
- комплектный модуль когенерационной установки;
- предпродажная подготовка, тест перед отгрузкой;
Основные составляющие Tedom Cento T120:
Двигатель:
Первичный газопоршневой двигатель Tedom TG130G5V TX86: шестицилиндровый с рядным расположением цилиндров, жидкостным радиаторным охлаждением, электронный регулятор частоты вращения, газовый регулятор, с турбонаддувом.
Предпусковые подогреватели жидкостного типа ПЖД, щиты переключения нагрузки АВР (ATS), электрический подогреватель охлаждающей жидкости от сети 220В, зарядное устройство для автоматической подзарядки АКБ от сети 220В, предпусковые жидкостные подогреватели Webasto, система автоматической дозаправки топливом.
Щиты переключения нагрузки (автоматическое включение резерва, АВР) — один из методов релейной защиты, направленный на повышение надежности работы сети электроснабжения. Заключается в автоматическом подключении к системе дополнительных источников питания в случае потери системой электроснабжения из-за аварии.
Подогреватели жидкостные предпусковые предназначены для запуска дизельных электростанций и силовых установок при температуре окружающей среды ниже –50 oС путем нагрева жидкости в системе охлаждения и масла в картере двигателя в холодный период времени.
Подогреватели Webasto работают на дизельном топливе из бака электростанции. При необходимости возможна установка отдельного топливного бака. Отопитель запускается либо непосредственно с включателя, либо посредством таймера - автоматически в установленный день, неделю и час.
Электростанции для увеличения времени непрерывной (без обслуживания) работы могут оборудоваться системой автоматической дозаправки топлива, которая может работать в двух режимах: ручном и автоматическом.
Электрические подогреватели охлаждающей жидкости от сети 220В предназначены для поддержания двигателя в состоянии "горячего резерва" при установке на дизельные электростанции второй и третьей степеней автоматизации или силовые установки с автоматическим запуском, работающих в качестве резервных (аварийных) источников электропитания.
Зарядные устройства специально предназначены для работы в дизель-генераторах для заряда кислотных свинцовых аккумуляторов. Зарядка производится стабилизированным выходным напряжением с ограничением максимального тока. Когда напряжение аккумулятора ниже уровня полного заряда, зарядное устройство подает максимально возможный ток заряда, обеспечивающий максимально быструю зарядку. Когда напряжение батареи достигает верхнего значения, устройство переключается в режим постоянного зарядного напряжения и поддерживает аккумулятор полностью заряженным, обеспечивая максимальную долговечность аккумулятора.
