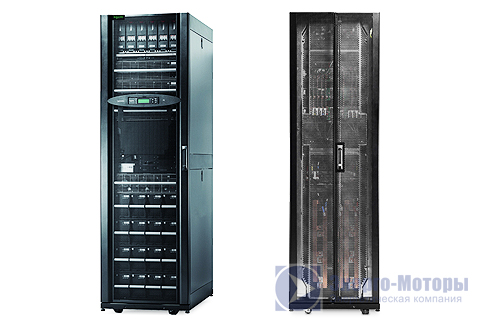

ИБП APC Symmetra PX 48 кВт (SY48K48H-PD/SY48K48H-PDNB) с наращиванием до 48 кВт, 400 В


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    48 кВА / 48 кВт
  • Фазность:
    3:3, 3:1
  • Габариты, мм:
    1991 х 600 х 1070
  • Вес, кг:
    796, 397 (без аккумуляторов)
Описание APC Symmetra PX 48 кВт

SY48K48H-PD - Интегрированная система APC Symmetra PX 48 кВт с наращиванием до 48 кВт, 400 В
SY48K48H-PDNB - Интегрированная система APC Symmetra PX 48 кВт с наращиванием до 48 кВт, без аккумуляторов, 400 В

Модульная масштабируемая трехфазная система бесперебойного питания для оборудования высокой энергетической плотности и центров обработки данных любого масштаба.

Масштабируемое решение по мощности, времени автономной работы и по системе распределения электропитания в едином шкафу высокой плотности. 3-фазный высокоэффективный ИБП, масштабируемый в процессе роста потребляемой мощности ЦОДа до 48 кВт/48 кВА. Предназначен для малых и средних ЦОДов. Предназначен для использования с внешней системой аккумуляторных батарей или с внутренними модульными аккумуляторными батареями с длительным сроком службы SYBT9-B4LL.

Система бесперебойного питания с резервированием и масштабированием APC Symmetra PX разработана для обеспечения повышенного уровня готовности по доступной цене.
Она отлично интегрируется в современные центры обработки данных. Резервирование модулей (силовых, батарейных и управления) упрощает и ускоряет выполнение операций по ремонту и техобслуживанию. Масштабирование по мощности, времени автономной работы и уровню готовности позволяет адаптироваться к изменению потребностей. Эта система бесперебойного питания, полностью совместимая с архитектурой APC InfraStruxure, предназначена для малых и средних центров обработки данных, но может применяться и для обслуживания отдельных зон крупных дата-центров. Расширенные функции управления и самодиагностики, а также использование стандартизованных модулей уменьшают риск человеческих ошибок и повышают надежность работы центров обработки данных.

Характеристики
Встроенный автоматический тест работоспособности ИБП. Регулярная самодиагностика батарей позволяет своевременно обнаружить батарею, подлежащую замене.
Батарейные модули соединены параллельно. Обеспечение более высокого уровня эксплуатационной готовности, благодаря резервированию батарей.
Замена батарей без использования инструментов. Позволяет быстро и легко заменять аккумуляторные батареи.
Двойной ввод электропитания. Повышение эксплуатационной готовности за счет возможности подключения ИБП к двум независимым источникам питания.
Интеллектуальное управление батареями. Максимальное повышение эффективности батареи, увеличение срока ее службы и надежности за счет точной интеллектуальной зарядки.
Управляемые внешние батареи. Снижение потребности в профилактическом обслуживании, благодаря мониторингу состояния внешних батарей и ожидаемого времени их работы.
Зарядка батарей с применением температурной компенсации. Продление срока службы батарей за счет регулирования зарядного напряжения по температуре батарей.
Силовые модули соединяются параллельно. Повышение уровня эксплуатационной готовности, благодаря немедленному восстановлению после отключения неисправного модуля.
Модульная конструкция. Возможность быстрого технического обслуживания и сокращение потребности в техническом обслуживании, благодаря использованию самодиагностики и заменяемым на месте эксплуатации модулям.
Равенство номиналов активной (кВт) и полной (кВА) мощности. Сокращение издержек, благодаря исключению необходимости в приобретении ИБП большей мощности для поддержки нагрузок со скорректированным коэффициентом мощности.

Готовность
Управление ИБП через локальную сеть. Возможность дистанционного управления ИБП по сети.
Автоматический внутренний байпас. В случае перегрузки или неисправности ИБП нагрузки переключатся на питание от электросети.
Резервированные модули управления. Более высокий уровень эксплуатационной готовности подключенных к ИБП нагрузок, благодаря резервированию коммуникационных каналов для критически важных функций ИБП.
Возможность выбора конфигурации с внутренним резервированием. Обеспечивает высокий уровень эксплуатационной готовности за счет резервирования, которое реализовано применением одного дополнительного силового модуля для питания присоединенной нагрузки.

Гибкость
Программируемая частота. Совместимость с сетями различной частоты.
Возможность масштабирования по мощности. Сокращение издержек, связанных с текущей завышенной мощностью ИБП за счет возможности легкого и быстрого наращивания мощности в будущем.
Разъем SmartSlot. Применение плат управления позволяет модифицировать набор возможностей ИБП.
Совместимо с резервными генераторами. Обеспечение защищаемого оборудования чистым синусоидальным бесперебойным питанием при работе от генератора.
Корректировка коэффициента мощности на входе. Минимизация затрат на установку за счет применения генераторов меньшей мощности и использования кабелей меньшего сечения.
Звуковые сигналы. Уведомление об изменениях сетевого электропитания и условий работы ИБП.
Светодиодные индикаторы состояния. Визуальные индикаторы быстро дают представление о состоянии устройства и электропитания.

Технология двойного преобразования
Гарантирует точное регулирование напряжения и частоты, а также нулевое время перехода на аккумуляторы и назад для реактивных нагрузок (машин, лабораторного оборудования и т.д.).

Технические характеристики APC Symmetra PX 48 кВт
Модель APC Symmetra PX 48 кВА
Код изделия SY48K48H-PD - Интегрированная система APC Symmetra PX 48 кВт с наращиванием до 48 кВт, 400 В
SY48K48H-PDNB - Интегрированная система APC Symmetra PX 48 кВт с наращиванием до 48 кВт, без аккумуляторов, 400 В
Выходная мощность​ 48000 ВА / 48000 Вт
Максимальная задаваемая мощность 48000 ВА / 48000 Вт
Общие
Топология Двойное преобразование (On-Line)
Конфигурация Стойка 42U
Цвет Black
Соединение через байпас 5-проводные (3ф + н + з)
Максимальный входной ток в режиме байпаса 80 A
Гарантия 1 год на ремонт или замену
Вход
Номинальное входное напряжение 400В 3PH
Входная розетка 5-жильный провод (3PH+N+G)
Диапазон входного напряжения при работе от сети 340 - 477 В
Частота 50/60 Гц +/- 10 Гц (автоматическое определение)
Суммарные гармонические искажения на входе Менее 5% при полной нагрузке
Другие значения входного напряжения 380, 400, 415 В
Максимальная устойчивость к короткому замыканию 30.0kAmps
Максимальный входной ток 98 А
Эффективность при полной нагрузке 95%
Выход
Номинальное выходное напряжение 230 В, 400 В 3PH
Индикация выходного напряжения Возможно конфигурирование для работы с трехфазным выходным напряжением номиналом 380: 400 или 415 В
Искажения формы выходного напряжения менее 2 % при полной нагрузке
Пик-фактор нагрузки Неограниченный
Тип формы напряжения Синусоидальный сигнал
Выходная частота (не синхронизированная) 50 Гц +/- 0,1%, номинальное значение 50 Гц
Работа в режиме перегрузки 10 мин при 125%, 60 с при 150%
КНИ выходного напряжения < 2% для линейной нагрузки 0–100% и < 6% для полной нелинейной нагрузки
Байпас Внутренний байпас (с автоматическим или ручным включением)
Батарея
Тип батарей Свинцово-кислотные с регулирующими клапанами (VRLA)
Предварительно установленные батареи 4
Типовое время перезарядки 3 часа
Номинальное напряжение батареи +/-192 В (батарея со средним выводом, относительно нейтрали)
Максимальный ток в конце разряда батареи 165 A
Свободные отсеки для батарей 1
Защита от перегрузки в системе постоянного тока 1008 A
Емкость батареи в вольт-ампер-часах 13824
КПД в режиме питания от батареи 94%
Время автономной работы SY48K48H-PD при нагрузке:
- 48000 Вт
- 24000 Вт
5 мин.
14 мин.
Комплект батарей SYBT9-B4 (комплект внутренних аккумуляторных батарей)
SYCFXR48-9​​ (внешний дополнительный аккумуляторный модуль)
Коммуникационные средства и средства администрирования
Интерфейсный порт DB-9 RS-232, SmartSlot
Панель управления Многофункциональная консоль контроля и управления с ЖК-дисплеем.
Звуковой сигнал Сигнал перехода в режим работы от аккумуляторов; особый сигнал исчерпания заряда батарей; возможность задания задержек.
Количество доступных интерфейсов SmartSlot 2
Параметры окружающей среды​
Соответствие требованиям EN 50091-1, EN/IEC 62040-1-1, EN/IEC 62040-3, Стандарт Eurobat General Purpose, FCC Part 15 Class A, ISO 14001, ISO 9001, VFI-SS-111
Рабочая температура 0–40 °С
Температура хранения -15 - 40 °C
Рабочий диапазон относительной влажности 0 - 95 %
Рабочий диапазон высоты над уровнем моря 3000 метров
Уровень акустического шума < 61 дБ на расстоянии 1 м
Тепловыделение в оперативном режиме 7719.0BTU/час
Класс защиты NEMA 1
Размеры и вес
Размеры, В x Ш x Г, мм 1991 х 600 х 1070
Вес, кг 796
397 (без аккумуляторов)
Стандартная комплектация APC Symmetra PX 48 кВт

Время автономной работы ИБП APC SY48K48H-PD при различных нагрузках в Вт, мин.

Вт 10000 20000 30000 40000 48000
ИБП SY48K48H-PD 44 18 10 6 5 мин.
ИБП SY48K48H-PD + 1 внешний дополнительный батарейный блок (SYCFXR48-9) 192 84 51 36 28 мин.
ИБП SY48K48H-PD + 2 внешних дополнительных батарейных блока (SYCFXR48-9) 363 161 98 69 55 мин.
ИБП SY48K48H-PD + 3 внешних дополнительных батарейных блока (SYCFXR48-9) 550 244 150 106 85 мин.
ИБП SY48K48H-PD + 4 внешних дополнительных батарейных блока (SYCFXR48-9) 747 333 205 145 116 мин.



Дополнительные компоненты APC Symmetra PX 48 кВт
