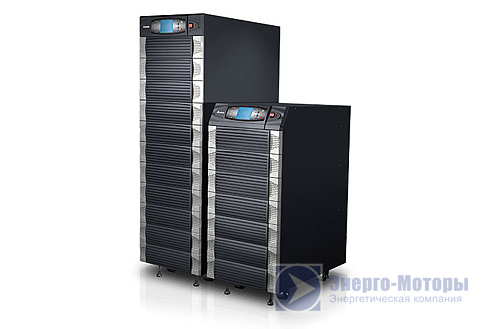

ИБП Delta Modulon NH Plus-series 60 кВА


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    60 кВА / 54 кВт
  • Фазность:
    3:3
  • Габариты, мм:
    520 х 910 х 1165
  • Вес, кг:
    229
Описание Modulon NH Plus-series 60 кВА

Мощность для достижения устойчивого конкурентного преимущества

Delta Modulon NH Plus-series - ИБП следующего поколения с высоким КПД, «горячей» заменой силовых модулей и схемой параллельного резервирования N+X. Являясь лидером по техническим параметрам, с КПД более 94 %, Delta Modulon NH Plus-series обеспечивает чрезвычайно низкую общую стоимость покупки с точки зрения как капитальных, так и эксплуатационных расходов. Благодаря схеме параллельного резервирования N+X, обеспечивающей надежность и универсальность, NH Plus стал новым стандартом для защиты критически важных приложений.

Возможности
- От 20 до 480 кВА (4 х 120 кВА в параллели).
- Резервирование на уровне модуля и системы.
- «Горячая» замена силовых модулей без перерыва питания нагрузки.
- Резервирование вспомогательных источников питания.
- Встроенные механический и электронный байпасы для сервисного обслуживания.

Гибкость
- Модульная конструкция обеспечивает простоту в обслуживании и гибкость в увеличении мощности.
- Многоязычный LCD-дисплей и светодиодные индикаторы.
- Два разъема Smart slot и 6 программируемых выходов типа «сухой контакт».
- Батарейные кабинеты увеличенной емкости для увеличения времени резервного электропитания. (Опция)

Низкие эксплуатационные затраты
- Высокий коэффициент входной и выходной мощности (pf > 0,99) и малые гармонические искажения входного тока (iTHD < 3 %), позволяют сэкономить на этапе начальных нвестиций.
- Экономия энергии благодаря высокой эффективности (94 %).

Технические характеристики Modulon NH Plus-series 60 кВА
Модель NHP-60K
Мощность, кВА 60
Мощность, кВт
< 25 °C*
< 40 °C
54
48
Вход
Номинальное напряжение 380 В/220 В, 400 В/230 В, 415 В/240 В пер. тока (3 фазы, 4 проводника плюс заземление)
Диапазон входных напряжений 208 В ~ 477 В (фаза-фаза) / 120 В ~ 276 В (фаза-нейтраль)**
Частота 50/60 Гц ± 5 Гц
Нелинейные гармонические искажения входного тока < 3 % (при полной нагрузке)
Коэффициент мощности > 0,99
Выход
Напряжение 380 В / 220 В, 400 В / 230 В, 415 В / 240 В пер. тока (3 фазы, 4 проводника плюс заземление)
Частота 50/60 ± 0,05 Гц
Пределы регулирования частоты ± 0,05 Гц (от встроенного генератора)
± 5 Гц (синхронизация от входной сети с шагом в 0,1 Гц)
Пределы регулирования напряжения ± 1 % статическое
Перегрузочная способность ≤ 125 %: 10 минут; ≤ 150 %: 1 минута
Суммарный коэфф. гармоник напряжения ≤ 3 % *** (при линейной нагрузке)
Крест-фактор (коэффициент амплитуды) 3:1
Коммуникационные интерфейсы​
Стандартные RS232 × 1, слоты SNMP × 2, выходы с сухими контактами × 6, входы с сухими контактами × 2 входы датчиков температуры батарейного кабинета × 4, вход со- стояния батарейного кабинета × 1, параллельные порты × 1, REPO (аварийное дистанционное отключение питания) × 1
Периферийные устройства управления и контроля Плата SNMP, плата Modbus, плата релейных входов и выходов, блок датчиков окружающей среды, концентратор SNMP + 5 портов, датчик температуры батареи, набор батарейного датчика температуры, сигнальный кабель батарейного шкафа
КПД
Нормальный режим 94 %
Экономичный режим 97 %
Окружающая среда
Рабочая температура 0 °С ~ 40 °С
Температура хранения -15…+50 °C
Относительная влажность 0 % ~ 95 % (без образования конденсата)
Уровень шума (на расстоянии 1 м) 68 дБ(A)
Прочее
Параллельное резервирование и расширение Модульное и системное резервирование; максимум 4 кабинета в параллели до 480 кВА
Аварийное отключение питания Местное и дистанционное
Статистическая память для рабочего журнала 500 записей
Светодиоды Состояние ИБП: Норма/Байпас/Батарея/Отказ
ЖК-дисплей Вход/Выход/Байпас/Инвертор/Частота/Нагрузка и напряжение батареи/Ток Сообщения о сбоях ИБП и интеллектуальная самодиагностика
Дистанционное управление Дистанционное управление инвертором и сигнализацией/Защита паролем/Сообщение по телефону
Дистанционный контроль Мониторинг до 31 ПК/Графические и хронологические данные/Данные о сбоях
Аудио- сигнал (Автономное питание) Прерывистый
Аудио- сигнал (Сбой ИБП) Непрерывный
Безопасность и ЭМС CE, EN62040-1, EN62040-2 Класс A
Габариты и вес
Габаритные размеры (Ш х В х Г) ИБП
Габаритные размеры (Ш х В х Г) Батарейный кабинет
520 мм х 910 мм х 1165 мм
520 мм х 910 мм х 1165 мм (26 Ач х 40 шт)
Вес ИБП 229 кг

* Данный параметр ИБП может быть изменен; компания Delta предлагает услуги по изменению конфигурации.
** Работа в диапазоне напряжения 208 ~ 300 / 120 ~ 173 В пер. тока допускается при нагрузке ИБП 70-100 %.
*** При КНИ по напряжению на входе < 2%.

Характеристики могут быть изменены без предварительного уведомления.

Стандартная комплектация Modulon NH Plus-series 60 кВА

Время работы от батарей с "родными" шкафами, мин


Нагрузка кВА/ батареи 20 40 60 80 100 120
1x шкаф 40х26Ah 25 8
2х шкаф 40х26Ah 70 25 13 8
3х шкаф 40х26Ah 120 45 25 18
1x шкаф 40х40Ah 35 15 9 5
2х шкаф 40х40Ah 90 40 23 15 10-11 7-8
Дополнительные компоненты Modulon NH Plus-series 60 кВА
