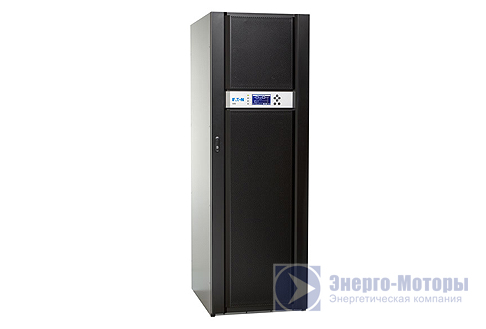

ИБП Eaton 93E 30 кВА/27 кВт


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    30 кВА / 27 кВт
  • Фазность:
    3:3
  • Габариты, мм:
    500 x 710 x 1230
  • Вес, кг:
    88
Описание Eaton 93E 30 кВА

Официальный партнер Eaton ИБП Eaton 93E с двойным преобразованием

Простая и эффективная защита питания
- Двойное преобразование обеспечивает наиболее высокий из возможных уровней защиты посредством изолирования выходной цепи питания от всех искажений на входе.
- Отсутствие трансформатора в ИБП Eaton 93E и применение сложных систем датчиков и управления позволяет повысить эффективность до 98 %.
- Функция активной коррекции коэффициента мощности (PFC) обеспечивает непревзойденный входной коэффициент мощности 0,99 при общем искажении входного тока высшими гармониками (ITHD) менее 5%, что исключает воздействие на другое критически важное оборудование в одной электрической сети и повышает уровень совместимости с генераторами.
- Конструкция ИБП оптимизирована для защиты современного компьютерного оборудования с коэффициентом мощности 0,9 без необходимости запаса по мощности.

Истинная надежность
- Запатентованная технология Powerware Hot Sync позволяет параллельно подключить до четырех ИБП. Эта технология исключает единую точку отказа в системе.
- Цикл тестирования и зарядки ABM помогает исключить проблемы с аккумуляторными батареями, а также уменьшает коррозию, что позволяет увеличить срок службы аккумуляторных батарей до 50%.
- Встроенная защита от обратного тока в стандартной комплектации — не требуется установка дополнительной защиты.

Расширенная способность к изменению конфигурации
- ИБП Eaton 93E требует на 30% меньше места для установки по сравнению с конкурирующими моделями ИБП.
- Графический ЖК-дисплей с поддержкой различных языков, включая русский, значительно упрощает контроль состояния ИБП.
- Широкий выбор опций программного обеспечения и подключения обеспечивает возможности контроля и управления ИБП через сеть.
- Имеющиеся опции подключения удовлетворяют практически любым требованиям к передаче данных.

Технология ABM
Непревзойденные возможности управления зарядом аккумуляторных батарей
Надежность ИБП Eaton во многом зависит от срока службы его батарей. Поскольку аккумуляторы являются электрохимическими компонентами, их производительность со временем снижается. Преждевременный выход из строя батарей приводит к дополнительным затратам и увеличивает общую стоимость владения ИБП, а изношенный аккумулятор в разы увеличивает риск сбоя в системе гарантированного электропитания. В основном питание ИБП осуществляется от сети — автономная работа источника требуется только в редких случаях. При этом качество защиты напрямую зависит от того, насколько полно заряжены аккумуляторы. С другой стороны, чрезмерный заряд является причиной быстрого старения батарей. Значительное увеличение срока службы аккумуляторов Компания Eaton разработала технологию ABM, которая позволяет продлить срок службы герметичных свинцово-кислотных батарей путем оптимизации режима их заряда. Использование традиционного метода заряда приводит к ускорению процесса коррозии пластин и пересыханию электролита. Технология ABM — принципиально новый интеллектуальный подход к этому вопросу. ABM исключает перезаряд батарей, предотвращая их преждевременный износ. Кроме того, с помощью ABM пользователь может непрерывно отслеживать состояние аккумуляторов и заблаговременно (за 60 дней) получать предупреждение об окончании срока их службы. Также ABM оптимизирует время заряда, что особенно важно при частых отключениях электроэнергии. Технология ABM на протяжении многих лет используется в ИБП Eaton от 1 до 160 кВА, теперь ее удалось реализовать и в устройствах мощностью до 1100 кВА.

Преимущества технологии ABM
- превентивная и автоматическая диагностика состояния батарей.
- значительное увеличение срока службы батарей по сравнению с традиционным методом заряда.
- оптимизация времени заряда батарей благодаря трехступенчатому методу заряда.
- автоматическая компенсация напряжения заряда батарей в диапазоне от 0 до +50°C.

Снижение издержек и долговечность
- Примененная в трехфазных системах бесперебойного питания новая техническая платформа гарантирует возможность простого проведения обновлений, малое среднее время обслуживания, снижает совокупную стоимость владения.
- Различные варианты сервисных контрактов могут быть адаптированы в соответствии с потребностями и бюджетом пользователя.

Расширенные функции защиты питания для:
- Банковских компьютерных систем;
- ЭВМ систем управления зданиями;
- Телекоммуникационного оборудования;
- ЭВМ медицинской техники;
- Центров обработки данных;

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Технические характеристики Eaton 93E 30 кВА
Модель Eaton 93Е 30 кВА
Номинальная мощность 30 кВА / 27 кВт
Общие
Топология ИБП с двойным преобразованием напряжения
Частота 50/60 Гц (от 40 до 72 Гц)
Входной коэффициент мощности >0.99
КНИ входного тока ≤5%
КПД до 98% в высокоэффективном режиме (модели 15-80 кВA)
до 94% в режиме двойного преобразования
Технология параллельной работы Powerware Hot Sync Technology
Степень защиты IP20 (с моющимися фильтрами)
Входные характеристики​
Входные подключения 3 ф. + N
Номинальное напряжение 220/380, 230/400, 240/415 В, 50/60 Гц
Диапазон входного напряжения -15%, +20% от номинального (400 В) при 100% нагрузке
Возможность плавного пуска Да
Встроенная защита от обратного тока Да
Выходные характеристики​
Выходные подключения 3 ф. + N
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В, 50/60 Гц
Отклонение выходного напряжения ±1% статич.; <5% динамич. при 100% изменении активной нагрузки, время реакции <20 мс
Перегрузочная способность инвертора 10 мин при 102-125% нагрузки
1 мин при 126-150% нагрузки
500 мс при >151% нагрузки
Перегрузочная способность при наличии байпаса Непрерывная – до 115 %, в течение 20 мс – 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!
Характеристики батарей
Батарея 384 В (32 x 12 В, 192 элемента) для 15-40 кВA со встроенными батареями
384 В - 480 В для 15-80 кВA с внешними батареями
432 В - 480 В для 100-400 кВA с внешними батареями
Метод заряда Трехступенчатый заряд ABM
Ток заряда / модель
По умолчанию A
Max* A
30
5.2
8
*Может быть ограничен максимальным значением входного тока ИБП
Интерфейс пользователя и коммуникационные возможности
Дисплей Графический ЖК-дисплей с голубой подсветкой
Светодиоды 4 сигнальных светодиода
Звуковая сигнализация Да
Порты связи (1) RS-232, (1) USB, (1) EPO
Слоты 2 мини-слота для установки коммуникационных карт
Релейные входы/выходы 3 сигнальных входа
Опции Внешние батарейные шкафы
Встроенный переключатель сервисного байпаса до 120 кВА
Внешний сервисный байпас (80-160 кВА)
MiniSlot карты (Web/SNMP, ModBus/Jbus, Relay)
Датчик окружающей среды EMP001
Условия работы​
Температура работы От 0 ºC до +40 ºC
Температура хранения От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями
Влажность 5-95%, без конденсации
Уровень шума (на расстоянии 1 м) 30-40 кВА ≤62 dBA
Высота над уровнем моря <1000 м при +40 °C
Соответствует стандартам​
Безопасность (сертификат CB) IEC 62040-1
ЭMC IEC 62040-2, EMC Category C3
Производительность IEC 62040-3
Качество ISO 9001: 2000 и ISO 14001:1996
Габариты и масса
Размеры Ш x Г x В (мм) ИБП 500 x 710 x 1230
Вес без внутренних батарей (кг) 88
Вес с внутренними батареями (кг) 376

Все спецификации могут быть изменены без уведомления, в интересах постоянного совершенствования продукции.

Стандартная комплектация Eaton 93E 30 кВА

Время автономной работы в минутах ИБП Eaton 93E 15-20 кВА, от внутренней батареи (2 трея) и внешних батарей (3 трея и больше) с аккумуляторами 9Ah (power factor 0.8)

Треи 9Ah 5 кВА 10 кВА 12 кВА 15 кВА 20 кВА
Внутренняя, 2 трея 51 22 17 13 9
3 трея 80 36 29 22 15
4 трея 111 51 40 30 22
5 треев 148 64 53 40 29
6 треев 179 80 64 51 36

Время автономной работы в минутах ИБП Eaton 93E 30 кВА, от внутренней батареи (3 трея), power factor 0.8​

Батарея 10 кВА 15 кВА 20 кВА 25 кВА 30 кВА
Внутренняя, 3 трея 36 22 15 12 9

Время автономной работы в минутах ИБП Eaton 93E 40 кВА, от внутренней батареи (4 трея), power factor 0.8​

Батарея 10 кВА 15 кВА 20 кВА 30 кВА 40 кВА
Внутренняя, 4 трея 51 30 22 13 9

Время автономной работы в минутах ИБП Eaton 93E 15-40 кВА, от внешней батареи, power factor 0.8​

Батарея 10 кВА 15 кВА 20 кВА 30 кВА 40 кВА
Один шкаф 110 69 47 27 18
Два шкафа 230 153 110 69 47
Три шкафа 371 230 171 110 80
Четыре шкафа 485 315 230 153 110
