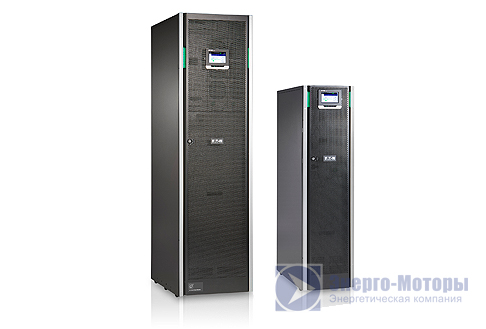

ИБП Eaton 93PS 40 кВт


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    40 кВА / 40 кВт
  • Фазность:
    3:3
  • Габариты, мм:
    480 х 750 х 1750
  • Вес, кг:
Описание Eaton 93PS 40 кВт

Официальный партнер Eaton Минимальные эксплуатационные затраты
Эффективность
- Эффективность более 96 % в режиме двойногопреобразования.
- Эффективность до 99 % в режиме энергосбережения.
Масштабирование
- Масштабируемая архитектура и возможность наращивания мощности ИБП с ростом нагрузки позволяет минимизировать капитальные затраты.
- Параллельное подключение до 4 устройств.
Внутреннее резервирование
- Модульная конструкция позволяет обеспечить внутреннее резервирование (также доступна конфигурация с раздельным подключением батарей).
Минимальная занимаемая площадь
- ИБП Eaton 93PS обеспечивает значительно больше возможностей при меньшем размере — с площадью основания всего 0,25 м² для малого корпуса (8–20 кВт) и 0,36 м² для большого корпуса (8–40 кВт).
Коэффициент мощности равен единице (1,0)

Максимальная готовность к работе
Горячая замена и быстрое масштабирование

- Замена модуля возможна во время питания нагрузки другим модулем (обслуживание без остановки).
- Добавление модуля возможно во время питания нагрузки другим модулем (быстрое масштабирование).
- Техническое обслуживание отдельных линеек батарей во время питания нагрузки другими линейками.
Статический переключатель увеличенной мощности
- Опциональный статический переключатель увеличенной мощности для повышения устойчивости к большим перегрузкам.
Безопасность
- Оснащен сверхбыстрым плавким предохранителем в статическом переключателе — гарантирует безопасность при любом развитии событий.
- Оснащен встроенным контактором защиты от обратных токов в стандартной комплектации.
Готовность к виртуализации и работе с облачными технологиями
- ИБП Eaton 93PS и программный пакет Intelligent Power Manager от Eaton поднимают отказоустойчивость системы на более высокий уровень посредством объединения мониторинга электрической и информационной инфраструктуры.
- Управление информационной и электрической инфраструктурой через единое окно.
- Сброс некритичной нагрузки: снижение нагрузки на 50 % продлевает продолжительность автономной работы на 250 %.

Основные сферы применения:
Информационные технологии:
- Серверные залы.
- Малые центры обработки данных.
Критически важные сферы применения:
- Управление транспортными системами.
- Сектор розничной торговли.
- Здравоохранение.
- Телекоммуникации.
- Государственные организации.

Технология параллельной работы ИБП Hot Sync
Бесперебойность питания ответственных нагрузок — залог стабильности бизнеса наших клиентов. Даже при использовании одного ИБП надежность защиты может быть увеличена, например, за счет модульности его конструкции (когда внутренние силовые модули образуют систему с резервированием). В этом случае при возникновении проблемы с одним модулем остальные смогут выполнять его функции.
Для увеличения надежности защиты рекомендуется создавать параллельные системы, когда два или более ИБП одновременно питают нагрузку. В случае отказа одного из них неисправный источник отключается от системы, а нагрузка равномерно распределяется между оставшимися. Большинство продуктов, представленных сегодня на рынке, поддерживают технологию параллельной работы, построенную по принципу master-slave. Этот принцип предполагает наличие общего блока управления, который контролирует работу всех ИБП в системе. Однако такая технология имеет один серьезный недостаток («точку отказа»): при неисправности блока управления вся параллельная система выходит из строя и прекращает питать нагрузку. Уровень надежности системы гарантированного электроснабжения можно довести до 100% благодаря использованию запатентованной Eaton технологии Hot Sync®.
Технология Hot Sync позволяет организовать параллельную систему с резервированием по схеме N+1 (например, два модуля для защиты нагрузки и один для резервирования), обеспечивающую надежную круглосуточную защиту электропитания ответственных нагрузок. Технология Hot Sync также может применяться для создания масштабируемых параллельных систем, учитывающих возможность увеличения мощности защищаемой нагрузки в будущем. Технология Hot Sync исключает недостаток традиционных параллельных систем (точку отказа): все источники могут работать в параллель и абсолютно синхронно питать единую нагрузку при отсутствии каких-либо управляющих кабелей между ними.

Преимущества технологии Hot Sync
- реализована в одно- и трехфазных ИБП Eaton, может применяться для построения систем мощностью до 2,5 МВА (400 В).
- простой (модульный) подход к модернизации, решающий задачи увеличения мощности или обеспечения дополнительного резервирования.
- нет единой точки отказа системы.

Технология ABM
Непревзойденные возможности управления зарядом аккумуляторных батарей
Надежность ИБП Eaton во многом зависит от срока службы его батарей. Поскольку аккумуляторы являются электрохимическими компонентами, их производительность со временем снижается. Преждевременный выход из строя батарей приводит к дополнительным затратам и увеличивает общую стоимость владения ИБП, а изношенный аккумулятор в разы увеличивает риск сбоя в системе гарантированного электропитания. В основном питание ИБП осуществляется от сети — автономная работа источника требуется только в редких случаях. При этом качество защиты напрямую зависит от того, насколько полно заряжены аккумуляторы. С другой стороны, чрезмерный заряд является причиной быстрого старения батарей. Значительное увеличение срока службы аккумуляторов Компания Eaton разработала технологию ABM, которая позволяет продлить срок службы герметичных свинцово-кислотных батарей путем оптимизации режима их заряда. Использование традиционного метода заряда приводит к ускорению процесса коррозии пластин и пересыханию электролита. Технология ABM — принципиально новый интеллектуальный подход к этому вопросу. ABM исключает перезаряд батарей, предотвращая их преждевременный износ. Кроме того, с помощью ABM пользователь может непрерывно отслеживать состояние аккумуляторов и заблаговременно (за 60 дней) получать предупреждение об окончании срока их службы. Также ABM оптимизирует время заряда, что особенно важно при частых отключениях электроэнергии. Технология ABM на протяжении многих лет используется в ИБП Eaton от 1 до 160 кВА, теперь ее удалось реализовать и в устройствах мощностью до 1100 кВА.

Преимущества технологии ABM
- превентивная и автоматическая диагностика состояния батарей.
- значительное увеличение срока службы батарей по сравнению с традиционным методом заряда.
- оптимизация времени заряда батарей благодаря трехступенчатому методу заряда.
- автоматическая компенсация напряжения заряда батарей в диапазоне от 0 до +50°C.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Технические характеристики Eaton 93PS 40 кВт
Модель Eaton 93PS 40 кВт
Номинальная мощность 40 кВА / 40 кВт
Обозначение по каталогу 93PS-XX(40)-YY- — большой корпус (8–40 кВт)
Общие
Топология ИБП с двойным преобразованием напряжения
Количество внутренних аккумуляторов От 0 до 4 × 32 блоков (большой корпус)
Возможность модернизации Да, до 40 кВт
Внешнее параллельное соединение До 4 ИБП, по технологии HotSync
КПД до 99% в высокоэффективном режиме
до 96,2% в режиме двойного преобразования
Степень защиты ИБП IP 20
Входные характеристики​
Входные подключения 3 ф. + N
Номинальное напряжение 220/380 В; 230/400 В; 240/415 В
Допустимое отклонение напряжения:
Напряжение на входе выпрямителя
Напряжение на входе байпаса
От 187 до 276 В
Номинальное напряжение –15 % / +10 %
Номинальная частота входного напряжения
Допустимое отклонение по частоте
50 или 60 Гц, настраивается пользователем
От 40 до 72 Гц
Входной коэффициент мощности 0,99
Коэффициент гармонических искажений на входе < 3 %
Номинальное среднеквадратичное значение входного тока
380 В
400 В
415 В
63 A
61 A
58 A
Возможность плавного пуска Да
Защита от обратных токов Да, для выпрямителя и линий байпаса
Выходные характеристики​
Выходные подключения 3 ф. + N
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В
Общий коэффициент гармонических искажений напряжения
100 % линейная нагрузка
100 % нелинейная нагрузка
< 1 %
< 5 %
Перегрузочная способность
На инверторе
10 мин при нагрузке 102–110 %
60 с при нагрузке 111–125 %
10 с при нагрузке 126–150 %
300 мс при нагрузке > 150 %
Перегрузочная способность
На байпасе
Непрерывно при нагрузке < 125 %
20 мс при нагрузке 1000 %
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса.
Коэффициент мощности нагрузки 1,0
Коэффициент мощности допустимой нагрузки 0,8 отстающий – 0,8 опережающий
Характеристики батарей
Батарея VRLA, 12 В, свинцово-кислотная с клапанным регулированием
Метод заряда Технология ABM или плавающий подзаряд
Температурная компенсация Опционально
Номинальное напряжение батареи (VRLA) 384 В (32 блока × 12 В, 192 ячейки на цепочку батареи)
Примечание: комплекты с батареями разного напряжения не могут работать параллельно.
Максимальный ток зарядки 8–20 кВт: по умолчанию 5 А, регулируемый, максимум 25 A
8–40 кВт: по умолчанию 10 A, регулируемый, максимум 50 А
Номинальная емкость А·ч (C10) Емкость 9 или 7 А·ч
Возможность запуска от батареи Да
Расчетный срок службы батареи 5–10 лет
Интерфейс пользователя и коммуникационные возможности
Разъемы MiniSlot 2 коммуникационных разъема
Интерфейс сетевого подключения и SNMP Стандартная комплектация
Порты передачи данных Порты Mini-slot для дополнительных плат, USB для ИБП и хоста, служебный порт RS-232, релейный выход, 5 входов аварийных сигналов здания и вход ЕРО - аварийного отключения питания, сетевая SNMP-плата
Опции Батареи с увеличенным сроком службы
Встроенный переключатель сервисного байпаса для технического обслуживания
Внешний переключатель сервисного байпаса для технического обслуживания
Внешние шкафы с аккумуляторами
Условия работы​
Температура работы От 0 ºC до +40 ºC
Температура хранения От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями
Влажность 5-95%, без конденсации
Акустический шум на расстоянии 1 м, при температуре окружающей среды 25 °C < 60 дБA в режиме двойного преобразования
< 47 дБA в режиме энергосбережения
Максимальная рабочая высота 1000 м над уровнем моря при 40 °C
Максимум 2000 м - со снижением номинальной мощности на 1 % на каждые дополнительные 100 м
Соответствует стандартам​
Безопасность (сертификат CB) IEC 62040-1
ЭMC IEC 62040-2
Производительность IEC 62040-3
Размеры
Размеры ИБП (ширина × длина × высота), большой корпус 480 х 750 х 1750 мм

Все спецификации могут быть изменены без уведомления, в интересах постоянного совершенствования продукции.

Стандартная комплектация Eaton 93PS 40 кВт

Время автономной работы в минутах ИБП Eaton 93PS малый корпус, от внутренней батареи (максимум 2 трея) и внешних батарей (3 трея и больше) с аккумуляторами 9Ah, power factor 0.8

треи 9Ah 4 6 8 10 12 14 15 18 20 кВА
1 32 19 13 9 7 5 - - - мин
2 76 45 32 25 19 15 14 11 9 мин
3 115 76 54 41 32 27 25 19 17 мин
4 172 101 76 58 45 38 35 28 25 мин
5 223 134 92 76 61 50 45 37 32 мин
6 273 172 115 88 76 63 58 45 41 мин
7 319 208 145 107 86 76 70 56 49 мин
8 356 237 172 124 101 85 80 66 58 мин

Время автономной работы в минутах ИБП Eaton 93PS большой корпус, от внутренней батареи с аккумуляторами 9Ah, power factor 0.8

треи 9Ah 4 6 8 10 12 15 20 25 30 35 40 кВА
3 115 76 54 41 32 25 17 12 9 7 6 мин
4 172 101 76 58 45 35 25 18 14 11 9 мин

Время автономной работы в минутах ИБП Eaton 93PS от внешней батареи с аккумуляторами CSB 12-200, power factor 0.8​

CSB200W 4 6 8 10 12 15 20 25 30 35 40 кВА
1 291 189 142 110 91 70 48 36 27 22 18 мин
2 >600 434 291 230 189 153 110 87 70 57 48 мин
3 >600 >600 493 375 291 230 170 135 110 94 81 мин
Дополнительные компоненты Eaton 93PS 40 кВт
