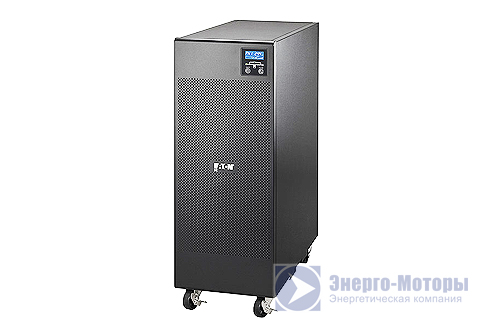

ИБП класса on-line
Надежность и функциональность
- Благодаря on-line технологии двойного преобразования ИБП Eaton 9E постоянно отслеживает состояние электропитания и регулирует напряжение и частоту.
- Обеспечивает питанием больше серверов, чем большинство подобных ИБП благодаря коэффициенту мощности 0,8.
- Надежность обеспечивается производителем с опытом, исчисляемым десятилетиями, и стандартами высшего качества: соответствие стандартам качества и безопасности Европейского Союза, сертифицированное независимым агентством (отчет CB от TUV).
Управляемость
- На экране нового графического ЖК-дисплея предоставляется четкая информация о статусе ИБП и измеряемых характеристиках (уровень нагрузки, уровень зарядки аккумуляторной батареи, напряжение и частота ввода/вывода).
- Простая связь с ИБП через USB, последовательный порт RS232 или через сеть с дополнительной сетевой картой (Network-MS).
Доступны также релейные карты или карты ModBus.
- ИБП Eaton 9Е интегрируется во все программные среды. ИБП Eaton 9E поставляется с интеллектуальным ПО Eaton Intelligent PowerTM и совместим со всеми основными ОС, включая интеграцию в VMware vCenter и Microsoft Hyper-V.
Гибкость
- Встроенный автоматический байпас обеспечивает непрерывную работу в случае внутренней неисправности. Ручной сервисный байпас служит для облегчения обслуживания ИБП без отключения питания критических систем.
- Сделайте свою систему более гибкой, воспользовавшись комбинированной системой ввода (3:1 и 1:1) на 10кВА, 15кВА и 20кВА.
- Увеличьте время работы, добавив до 4 внешних батарейных модулей (EBM). Для очень долгой работы доступны также модели XL с мощным зарядником (модели 10кВА и 20 кВА).
Дополнительная защита:
- Инфраструктуры;
- Промышленных и медицинских IT систем;
- Сетей;
- Хранилищ данных;
- Телекоммуникаций;
Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.
Модель | Eaton 9E 6 кВА |
Наименование | Eaton 9E 6kVA 1:1 |
Код изделия | 9E6Ki |
Мощность | 6000 ВА / 4800 Вт |
Общие | |
Топология | Двойное преобразование в режиме он-лайн |
Конфигурация | Напольная установка Tower (башня) |
Гарантия | 1 год |
КПД | До 93% в режиме он-лайн, 97% в высокоэффективном режиме |
Вход | |
Номинальное входное напряжение | 220/230/240В |
Входная розетка | Клеммная колодка (Hardwired - see manual for terminal block layout) |
Диапазон входного напряжения | 176-276В без снижения номинальных значений (до 110-276В при снижении номинальных значений) |
Частота | 50/60 Гц автовыбор |
Диапазон входной частоты | 45–66 Гц |
Ток короткого замыкания | 82 А |
Выход | |
Номинальное напряжение | 220В/230В/240В ± 2 % |
Розетки на выходе | Клеммная колодка (Hardwired - see manual for terminal block layout) |
Общие искажения выходного напряжения | < 3 % |
Допустимая перегрузка | 105%-110%: 5 мин, 110%-130%: 1 мин, 130%-150%: 10с, >150%: 100 мс |
Номинальная выходная частота | 50/60 Гц, автовыбор, конвертор частоты, возможность работы в качестве частотного преобразователя. |
Характеристики батарей | |
Возможность добавления дополнительных батарей | Внешний батарейный модуль EBM |
Стандартное время резервного питания при 50 и 70% нагрузки* | |
9E | 20/12 мин |
9E + 1 EBM | 75/47 мин |
9E + 4 EBM | 222/140 мин |
Параметры подключения | |
Коммуникационный порт | 1 USB-порт + 1 последовательный порт RS232 (USB-порт и порт RS232 не могут использоваться одновременно) |
Коммуникационные слоты | 1 разъем для карт Network-MS, ModBus-MS или Relay-MS |
ПО для управления питанием | Программное обеспечение Intelligent Power Software |
Параметры окружающей среды | |
Безопасность | IEC/EN 62040-1 |
Относительная влажность | 10 - 90%, без образования конденсата |
Рабочая температура | 0–40°C |
Электромагнитная совместимость | IEC/EN 62040 -2 |
Уровень акустического шума | < 55 дБ |
Размеры (Ш х В х Г) / вес | |
ИБП | 612,9 x 708,5 x 262,4 мм / 68 кг |
Внешний батарейный модуль (EBM) | 579,4 x 708,5 x 262,4 мм / 105,5 кг |
* Продолжительность автономной работы при коэффициенте мощности 0,7. Время автономной работы дано приблизительно и может варьировать в зависимости от оборудования, конфигурации, возраста батареи, температуры и т.д.
Артикулы | 6 кВА 1:1 | 10 кВА 1:1 или 3:1 | 15 кВА 1:1 или 3:1 | 20 кВА 1:1 или 3:1 |
ИБП | 9E6Ki | 9E10Ki | 9E15Ki | 9E20Ki |
EBM | 9EEBM180 | 9EEBM240 | 9EEBM480 | 9EEBM480 |
ИБП с доп. зарядником (и без батарей) | - | 9E10KiXL | - | 9E20KiXL |
Опции | карты Network-MS, ModBus-MS или Relay-MS |
Время автономной работы в минутах при нагрузке 25-100%
Модель / процент загрузки | 25% | 50% | 75% | 100% |
6Ki | 42 | 19 | 11 | 8 |
6Ki+1EBM | 162 | 75 | 47 | 33 |
6Ki+2EBM | 252 | 107 | 70 | 50 |
6Ki+3EBM | 383 | 163 | 104 | 74 |
6Ki+4EBM | 523 | 222 | 140 | 100 |
10Ki | 33 | 15 | 8 | 6 |
10Ki+1EBM | 129 | 58 | 36 | 25 |
10Ki+2EBM | 192 | 81 | 64 | 38 |
10Ki+3EBM | 291 | 124 | 80 | 57 |
10Ki+4EBM | 397 | 168 | 108 | 77 |
15Ki | 38 | 16 | 9 | 6 |
15Ki+1EBM | 88 | 37 | 26 | 18 |
15Ki+2EBM | 170 | 79 | 49 | 34 |
15Ki+3EBM | 208 | 88 | 58 | 41 |
15Ki+4EBM | 274 | 116 | 76 | 54 |
20Ki | 32 | 15 | 8 | 5 |
20Ki+1EBM | 62 | 26 | 18 | 13 |
20Ki+2EBM | 129 | 58 | 36 | 26 |
20Ki+3EBM | 146 | 62 | 41 | 29 |
20Ki+4EBM | 192 | 81 | 54 | 38 |
