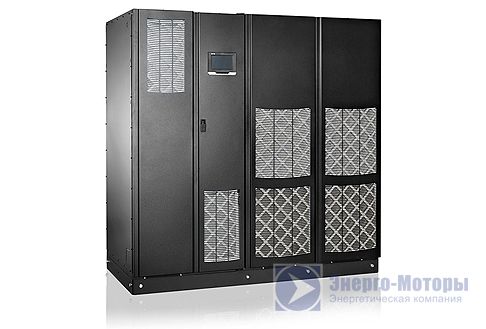

ИБП Eaton Power Xpert 9395P 500 кВА/500 кВт (Eaton 9395P 250-1200 кВА)


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    500 кВА / 500 кВт
  • Фазность:
    3:3
  • Габариты, мм:
    1890 х 880 х 1880
  • Вес, кг:
    1440
Описание Eaton Power Xpert 9395P 500 кВА

Официальный партнер Eaton ИБП с двойным преобразованием

На 10% больше мощности
- КПД 96,3% в режиме двойного преобразования, обеспечивает на 10% больше мощности, чем предыдущий ИБП 9395.
- Топология двойного преобразования напряжения, реализованная в ИБП Power Xpert 9395P, обеспечивает максимальный уровень защиты подключенной электроники от всех возможных проблем, возникающих в питающей сети.
- Высокая эффективность даже при низких нагрузках на ИБП, оптимизируется при помощи адаптивной системы управления модулями (VMMS).
- Система экономии энергии (ESS) увеличивает КПД до 99% посредством отключения силовых модулей в случае, когда не требуется двойное преобразование. Переключение в режим двойного преобразования менее чем за 2 миллисекунды в случае, если превышаются установленные пороговые значения.
- Выделение на 18% меньше тепла снижает потребность в охлаждении. Разработан для непрерывной эксплуатации при температурах окружающей среды до 40°C без снижения производительности. Также может обеспечивать безопасное энергоснабжение при более высоких температурах, не отключаясь.

Абсолютная устойчивость
- Запатентованная технология Hot Sync позволяет нескольким ИБП работать в параллель, обеспечивая равномерное распределение нагрузки, при этом, в отличие от традиционной параллельной системы, между ИБП отсутствуют управляющие кабели связи. В такой системе нет потенциально опасной единой точки отказа, а вероятность сбоев в ее работе практически сведена к нулю.
- Единый статический переключатель на ИБП Power Xpert 9395P обеспечивает полную мощность байпаса. Силовые модули можно добавлять по мере увеличения нагрузки.
- Широкий диапазон коэффициентов мощности соответствует быстро меняющемуся коэффициенту мощности нагрузки без снижения работоспособности.
- Интеллектуальная технология трехступенчатого заряда ABM, с помощью которой ИБП Power Xpert 9395P постоянно отслеживает состояние батарей, оптимизирует время заряда и продлевает срок их службы до 50%.

Масштабируемость и гибкость
- Можно выбирать компоновку, подходящую для конкретного объекта. Конструкция с доступом спереди минимизирует затраты на установку и экономит ценное пространство.
- Функция Easy Capacity Test позволяет тестировать ИБП без необходимости подключения внешних нагрузок.
- Разъединение для обслуживания в каждом силовом модуле обеспечивает простоту технического обслуживания, при этом ИБП Power Xpert 9395P обеспечивает энергоснабжение в режиме двойного преобразования.
- Более 90% используемых материалов могут перерабатываться, что снижает воздействие на окружающую среду по окончании срока службы.

Продвинутая защита питания для:
- крупных ЦОД, инфраструктурных проектов, промышленных комплексов и прочих зданий.
- IT-систем управления технологическим процессом.
- финансовой и банковской IT-инфраструктуры.
- систем безопасности.
- телекоммуникационных объектов.

Технология параллельной работы ИБП
Бесперебойность питания ответственных нагрузок — залог стабильности бизнеса наших клиентов. Даже при использовании одного ИБП надежность защиты может быть увеличена, например, за счет модульности его конструкции (когда внутренние силовые модули образуют систему с резервированием). В этом случае при возникновении проблемы с одним модулем остальные смогут выполнять его функции.
Для увеличения надежности защиты рекомендуется создавать параллельные системы, когда два или более ИБП одновременно питают нагрузку. В случае отказа одного из них неисправный источник отключается от системы, а нагрузка равномерно распределяется между оставшимися. Большинство продуктов, представленных сегодня на рынке, поддерживают технологию параллельной работы, построенную по принципу master-slave. Этот принцип предполагает наличие общего блока управления, который контролирует работу всех ИБП в системе. Однако такая технология имеет один серьезный недостаток («точку отказа»): при неисправности блока управления вся параллельная система выходит из строя и прекращает питать нагрузку. Уровень надежности системы гарантированного электроснабжения можно довести до 100% благодаря использованию запатентованной Eaton технологии Hot Sync®.
Технология Hot Sync позволяет организовать параллельную систему с резервированием по схеме N+1 (например, два модуля для защиты нагрузки и один для резервирования), обеспечивающую надежную круглосуточную защиту электропитания ответственных нагрузок. Технология Hot Sync также может применяться для создания масштабируемых параллельных систем, учитывающих возможность увеличения мощности защищаемой нагрузки в будущем. Технология Hot Sync исключает недостаток традиционных параллельных систем (точку отказа): все источники могут работать в параллель и абсолютно синхронно питать единую нагрузку при отсутствии каких-либо управляющих кабелей между ними.

Преимущества технологии Hot Sync
- реализована в одно- и трехфазных ИБП Eaton, может применяться для построения систем мощностью до 2,5 МВА (400 В).
- простой (модульный) подход к модернизации, решающий задачи увеличения мощности или обеспечения дополнительного резервирования.
- нет единой точки отказа системы.

Технология ABM
Непревзойденные возможности управления зарядом аккумуляторных батарей
Надежность ИБП Eaton во многом зависит от срока службы его батарей. Поскольку аккумуляторы являются электрохимическими компонентами, их производительность со временем снижается. Преждевременный выход из строя батарей приводит к дополнительным затратам и увеличивает общую стоимость владения ИБП, а изношенный аккумулятор в разы увеличивает риск сбоя в системе гарантированного электропитания. В основном питание ИБП осуществляется от сети — автономная работа источника требуется только в редких случаях. При этом качество защиты напрямую зависит от того, насколько полно заряжены аккумуляторы. С другой стороны, чрезмерный заряд является причиной быстрого старения батарей. Значительное увеличение срока службы аккумуляторов Компания Eaton разработала технологию ABM, которая позволяет продлить срок службы герметичных свинцово-кислотных батарей путем оптимизации режима их заряда. Использование традиционного метода заряда приводит к ускорению процесса коррозии пластин и пересыханию электролита. Технология ABM — принципиально новый интеллектуальный подход к этому вопросу. ABM исключает перезаряд батарей, предотвращая их преждевременный износ. Кроме того, с помощью ABM пользователь может непрерывно отслеживать состояние аккумуляторов и заблаговременно (за 60 дней) получать предупреждение об окончании срока их службы. Также ABM оптимизирует время заряда, что особенно важно при частых отключениях электроэнергии. Технология ABM на протяжении многих лет используется в ИБП Eaton от 1 до 160 кВА, теперь ее удалось реализовать и в устройствах мощностью до 1100 кВА.

Преимущества технологии ABM
- превентивная и автоматическая диагностика состояния батарей.
- значительное увеличение срока службы батарей по сравнению с традиционным методом заряда.
- оптимизация времени заряда батарей благодаря трехступенчатому методу заряда.
- автоматическая компенсация напряжения заряда батарей в диапазоне от 0 до +50°C.

Технические характеристики Eaton Power Xpert 9395P 500 кВА
Модель Eaton Power Xpert 9395P 500 кВА
Номинальная выходная мощность​ 500 кВА / 500 кВт
Общие
КПД в режиме двойного преобразования (полная нагрузка) 95,6%
КПД в режиме двойного преобразования (половинная нагрузка) 96,3%
Адаптивная система управления модулями (VMMS) (двойное преобразование) Значительное увеличение эффективности при низких нагрузках
Эффективность в системе энергосбережения (ESS) до 99,3%
Параллельное подключение по технологии Hot Sync до 7
Внутреннее резервирование N+1 с возможностью избыточного подключения в 600 : 300 кВA
в 900 : 600 кВA
в 1200 : 900 кВA
Возможность обновления на месте Да
Топология преобразователя / выпрямителя ШИМ на IGBT-транзисторах
Низкочастотный шум 78 дБ (250-300 кВA);
< 81 дБ (600 кВA);
< 83 дБ (900 кВA);
< 85 дБ (1200 кВA)
Высота (макс) 1000 м без снижения мощности (макс 2000 м)
Входные характеристики​
Входные подключения 3 фазы + N + PE
Номинальное напряжение 220/380 В; 230/400 В; 240/415 В
Диапазон входного напряжения +15% / -15% для 400 В или 415 В
+15% / -10% для 380 В
+10% / -10% для байпаса
Номинальная частота входного напряжения
Допустимое отклонение по частоте
50 или 60 Гц, настраивается пользователем
От 45 до 65 Гц
Входной коэффициент мощности 0,99
Коэффициент гармонических искажений на входе < 3% при номинальной нагрузке в режиме двойного преобразования
Возможность плавного запуска Да
Внутренняя защита от обратного тока Да
Выходные характеристики​
Выходные подключения 3 фазы + N + PE
Номинальное напряжение (настраиваемое) 220/380, 230/400, 240/415 В
Общий коэффициент гармонических искажений напряжения
100 % линейная нагрузка
100 % нелинейная нагрузка
< 2 %
< 5 %
Перегрузочная способность
На инверторе
110 мин 100-110%;
30 сек 110-125%;
10 сек 125-150%;
300 мс >150%
Перегрузочная способность
На байпасе
Непрерывная <115%,
20 мс 1000%
Примечание: перегрузочная способность может ограничиваться предохранителями байпаса!
Коэффициент мощности нагрузки 0.9 (для моделей 300, 600, 900 и 1200 кВА)
1.0 (для моделей 250, 500, 750 и 1000 кВА)
Коэффициент мощности допустимой нагрузки 0,7 индуктивного – 0,8 емкостного характера
Характеристики батарей
Тип аккумулятора VRLA, AGM, Gel, Wet Cell
Метод заряда Заряд при постоянном напряжении с ограничением по току или технология Eaton ABM
Температурная компенсация Опционально
Номинальное напряжение батареи (VRLA) 480 В (40 x 12 В, 240 ячеек)
Примечание: запрещается параллельно подключать АКБ с разными ном. напряжениями
Зарядный ток / модель
Макс* A
*ограничен максимальным значением номинального тока ИБП на входе
600
240

Интерфейс пользователя и коммуникационные возможности
X-Slot 4 коммуникационных разъема
Релейные входы/выходы 5 релейных входов, 1 релейный выход, программируемые
Опции Внешние батарейные модули с батареями увеличенного срока службы
разъем X-Slot для подключения (Web/SNMP, ModBus/Jbus, Relay, Hot Sync, удаленного дисплея ViewUPS-X)
встроенный ручной байпас для модели 300 кВА
Условия работы​
Температура работы От 0 ºC до +40 ºC
Температура хранения От -25 ºC до +55 ºC без батарей
от +15 ºC до +25 ºC с батареями
Влажность 5-95%, без конденсации
Соответствует стандартам​
Безопасность (сертификат CB) МЭК 62040-1
ЭMC МЭК 62040-2
Производительность МЭК 62040-3
Размеры и вес (Ш х Г х В)
ИБП 1890 х 880 х 1880 мм / 1440 кг

Все спецификации могут быть изменены без уведомления, в интересах постоянного совершенствования продукции.

Структура On-Line: ИБП работают в режиме On-Line с двойным преобразованием. Это означает, что источник преобразует 100% поступающего к нему на вход переменного напряжения в постоянное, а затем выполняет обратное преобразование. При этом ИБП не пытается подкорректировать входное напряжение, а сам формирует синусоиду заданного качества. Принцип стабилизации заключается в том, что при первом преобразовании (AC->DC) стабильное постоянное DC напряжение можно получить из очень плохого внешнего AC переменного напряжения (плохой формы, повышенного, пониженного и т.д.), а при втором преобразовании (DC->AC) переменное напряжение ИБП формирует сам.

Стандартная комплектация Eaton Power Xpert 9395P 500 кВА
Дополнительные компоненты Eaton Power Xpert 9395P 500 кВА
