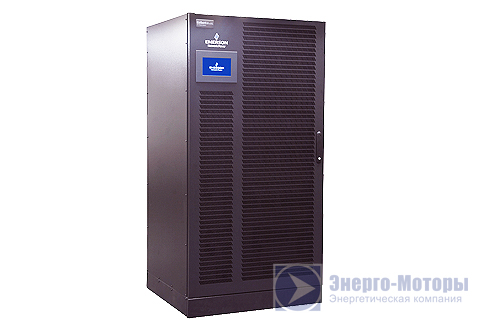

ИБП Emerson Liebert 80-eXL 400 кВт


ВАРИАНТЫ ИСПОЛНЕНИЯ
  • Мощность:
    400 кВА / 400 кВт
  • Фазность:
    3:3
  • Габариты, мм:
    1000 х 900 х 1950
  • Вес, кг:
    725
Описание Liebert 80-eXL 400 кВт

Новое поколение бестрансформаторных моноблочных ИБП, обеспечивающих надежное электроснабжение и максимальную экономию энергии.

Основные факты
- Высочайший КПД двойного преобразования - до 97%;
- КПД в экономичном режиме выше 99%;
- Интеллектуальная функция параллельного подключения позволяет оптимизировать эффективность при частичной нагрузке;
- Максимальная активная мощность при единичном коэффициенте мощности;
- Компактные размеры позволяют оптимально использовать пространство;
- Обратная совместимость с устаревшим поколением 80-NET;

Благодаря достигнутым результатам и успешному опыту применения в течение более 10 лет, а также широкому применению технологии 80-NET устройства Liebert 80-eXL, новое поколение ИБП 80-NET, зарекомендовали себя как ИБП, обеспечивающие непревзойденную эффективность как среднего, так и большого ЦОД. Новый ИБП Liebert 80-eXL - это моноблочное бестрансформаторное устройство на базе полностью управляемой 3-уровневой топологии на основе транзисторов IGBT, обладающее превосходными характеристиками, например КПД двойного преобразования до 97%, а также интеллектуальной структурой параллельного подключения, позволяющей оптимизировать производительность ИБП при частичной загрузке, что в итоге дает значительную экономию затрат на эксплуатацию, а также позволяет снизить совокупную стоимость владения (ССВ) и уровень выбросов CO2.
Более того, за счет более высокой плотности мощности при минимальном форм-факторе достигаются оптимальные параметры эксплуатационной доступности ИТ-пространства и снижаются затраты, связанные с применением системы. ИБП Liebert 80-eXL, доступный в диапазоне мощностей от 160 до 800 кВт, обеспечивает надежное электроснабжение и первоклассную защиту нагрузки, а также максимальную экономию электроэнергии в критически важных системах.

Масштабирование мощности и гибкость установки от 160 кВт до 6,4 МВт.
ИБП Liebert 80-eXL построен на базе 3-уровневой технологии двойного преобразования по бестрансформаторной схеме с полностью управляемой силовой системой на базе IGBT-транзисторов и обеспечивает высочайшую экономию при монтаже и эксплуатации, а также первоклассную защиту нагрузки. ИБП Liebert 80-eXL также оборудован 3-уровневым полностью управляемым выпрямителем на базе транзисторов IGBT. Такая конструкция позволяет снизить затраты на электрическую инфраструктуру, уменьшить размеры генераторной установки, устройств защиты, кабелей и трансформаторов.

Гибкость и совместимость
ИБП Liebert 80-eXL является масштабируемой системой, которая отвечает различным требованиям в части расширения мощности и резервирования, а также позволяет различным образом конфигурировать систему, обеспечивая максимальную гибкость:
- Коэффициент мощности на выходе до 1;
- Симметричный относительно нуля график выходного коэффициента мощности;
- Постоянная 100% мощность без снижения при любом типе нагрузки (индуктивной или емкостной);
- Оптимальное соотношение занимаемого пространства и мощности;

Максимальная активная мощность, высокая эффективность и полная совместимость с современными жизненно важными ИТ-нагрузками.
Технические характеристики

- Бестрансформаторная конструкция;
- Полностью управляемая 3-уровневая топология NPC2 на базе транзисторов IGBT NPC2;
- Отличные входные характеристики:
- коэффициент мощности (PF) > 0,99;
- максимальное гармоническое искажение по току (THDi) < 3 %;
- Автоматическое наращивание выходной мощности до +10 %;
- График выходного коэффициента мощности симметричен относительно нуля;
- Совместимость с 3- и 4-проводными системами;
- Централизованная или распределенная параллельная архитектура;
- Совместимость по сейсмическим параметрам;

ИБП Liebert 80-eXL обеспечивает выдающийся КПД двойного преобразования величиной до 97%, благодаря чему эксплуатационные затраты и потери энергии (кВт) снижаются до минимума. При этом потребление энергии системой охлаждения снижается до минимального уровня, при этом снижается суммарная ССВ и срок окупаемости. Более того, благодаря интеллектуальному режиму экономии (ECO) и интеллектуальной функции параллельного включения ИБП Liebert 80-eXL позволяет оптимизировать КПД даже при частичной нагрузке и, следовательно, значительно сократить затраты. Непревзойденный уровень эффективности Liebert 80-eXL и, как следствие, снижение затрат на электроэнергию обеспечиваются за счет следующих факторов:
- Новейшее поколение транзисторов IGBT;
- Внедрение трехуровневой топологии NPC2 для выпрямителя и инвертора;
- Применение вентилятора постоянного тока с переменной скоростью вращения;
- Интеллектуальный режим параллельной работы;
- Усовершенствованная цифровая технология и быстрое переключение режимов;

Благодаря упрощенной активации различных режимов ИБП Liebert 80-eXL обеспечивается высочайший уровень эффективности без ущерба для качества питания и эксплуатационной готовности. Технология быстрого переключения режимов обеспечивает максимально быстрое реагирование на различные условия:
- Сбой сети (колебания напряжения, высокий/низкий импеданс, сбои в электроснабжении);
- Сбой нагрузки (короткое замыкание на выходе ИБП);
- Тип подключенной нагрузки;
Устройство способно распознавать различные типы помех и быстро на них реагировать, в то же время обеспечивая совместимость с подключенным оборудованием, расположенным ниже по цепи, таким как серверы, трансформаторы, статические переключатели нагрузки (STS) или механические устройства.

Режим двойного преобразования (VFI)
обеспечивает высочайший уровень управления параметрами электропитания и защищает нагрузку от всех видов сбоев электросети.

Интеллектуальный режим ECO (VFD)
обнаруживает, когда не требуется стабилизация параметров, и переключает нагрузку на байпасную линию.

Интеллектуальный режим параллельной работы
Благодаря интеллектуальному параллельному режиму работы достигается оптимальная эффективность при частичной нагрузке и значительное снижение эксплуатационных затрат. При активации этой функции система, путем переключения избыточных устройств в режим готовности, автоматически масштабирует параметры в соответствии с текущей нагрузкой и обеспечивает бесперебойное электроснабжение. Более того, интеллектуальный режим параллельного подключения ИБП Liebert 80-eXL позволяет устройству работать в режиме готовности в течение того же времени, обеспечивая одинаковый срок эксплуатации компонентов модуля. Также благодаря интеллектуальному режиму параллельного подключения ИБП Liebert 80-eXL максимально повышается эффективность двойного преобразования при частичной нагрузке и снижаются суммарные потери энергии и ССВ.

Технические характеристики Liebert 80-eXL 400 кВт
Мощность ИБП (кВА)​ 400
Выходная активная мощность при температуре 35 °C* (кВт)​ 400
Выходная активная мощность при температуре 40 °C (кВт)​ 360
Входные параметры
Номинальное напряжение питающей сети (входное)/допустимые отклонения (В), в зависимости от условий 400 (от 200 до 460), 3 фазы или 3 фазы + N
Номинальное напряжение на входе байпасной линии/допустимые отклонения (В), в зависимости от условий 400 (380/415 по выбору, 3 фазы + N)
Номинальная частота / допустимые отклонения частоты (Гц) 50 ± 10 % (или 60) Гц
Искажение входного тока (THDi) (%) < 3
Входной коэффициент мощности > 0,99
Выходные параметры
Номинальное выходное напряжение (В) 400 (380/415 по выбору), 3 фазы или 3 фазы + N
Стабильность выходного напряжения при изменении нагрузки от 0 до 100 % (%)
- статическая
- динамическая
± 1
Отвечает нормам IEC/EN 62040-3, Класс 1
Номинальная выходная частота (Гц) 50 (можно выбрать 60 Гц)
Стабильность выходной частоты
- синхронизация с байпасной линией питания (%)
- синхронизация с внутренним тактовым генератором (%)
± 1 (можно выбрать 2, 3, 4)
± 0,1
Способность инвертора выдерживать перегрузку 125 % в течение 10 мин, 150 % в течение 1 мин
Ток короткого замыкания для 20 / 200 мс 2.2 In / 2 In
Пик-фактор нагрузки без снижения номинальных характеристик ИБП (Iпик./Iдейств.) 3:1
Совместимость с нагрузками Любой коэффициент мощности (индуктивной или емкостной) до 1
Аккумуляторная батарея​
Допустимый диапазон изменения напряжения аккумулятора (В) от 396 до 700
Напряжение холостого хода VRLA при температуре 20 °C (В/ячейка) 2,27
Напряжение ячейки в конце разряда для VRLA (В/ячейка) 1,65
Стабильность напряжения холостого хода в устойчивом состоянии (%) ≤ 1
Пульсация постоянного напряжения без батареи (%) ≤ 1
выключатель аккумулятора не включены
Байпас​
Ручной технический байпас включен в модели 160-500 кВт
Общие и системные данные
Классификация согласно стандарту IEC/EN 62040-3 VFI-SS-111
Рабочая температура (°C) 0-40
Максимальная относительная влажность при температуре 20 °C (без конденсации) (%) до 95
Степень защиты с открытыми дверцами IP 20
Цвет корпуса (шкала RAL) 7021
Уровень шума на расстоянии 1 метр согласно стандарту ISO 3746 (дБА ± 2дБА) 69 (65 дБА при неполной нагрузке)
Параллельная конфигурация Параллельное подключение до восьми устройств
Доступ Спереди и сверху (доступ со стороны задней панели не требуется)
КПД двойного преобразования:
- VFI согласно определению стандарта IEC/EN 62040 (%)
- VFD согласно определению стандарта IEC/EN 62040 (%)
до 97%
до 99%
Размеры и вес
Высота (мм) 1950
Ширина (мм) 1000
Глубина (мм) 900
Вес ИБП (кг) 725



Пользовательский интерфейс и расширенные функции диагностики
Благодаря расширенным функциям диагностики, с помощью которых осуществляется измерение и регистрация параметров, усовершенствованным функциям анализа, а также цветному интеллектуальному сенсорному дисплею, который поддерживает несколько языков, ИБП Liebert 80-eXL обеспечивает надежную защиту критических систем. Расширенная платформа управления на базе процессора обработки цифровых сигналов (DSP), а также запатентованная технология векторного управления, реализованные в ИБП Liebert 80-eXL, обеспечивают повышенную производительность 3-уровневых силовых преобразователей и возможность управления выходными параметрами в режиме реального времени, гарантируя непрерывность работы и высочайший уровень защиты бизнеса.

Стандартная комплектация Liebert 80-eXL 400 кВт
Дополнительные компоненты Liebert 80-eXL 400 кВт
