Ключевые возможности и достоинства:
- Высочайший в сферы КПД двойного преобразования вплоть до 96%
- Пологая кривая КПД
- Самая высокая плотность мощности на рынке
- Стоечная архитектура
- Модульность и масштабируемость
- Силовые модули заменяемые в «горячем» режиме
- Децентрализованная система управления силовыми модулями
- Единичный выходной коэффициент мощности и симметричная нагрузочная характеристика
- Встроенная плата параллельной работы и двойной шины синхронизации
- Мощность отдаваемая на заряд батарей до 4,5 кВт для каждого установленного силового модуля
- Конфигурации с встроенными батареями до мощности 90 кВт
Liebert APM — это компактный, рядный, бестрансформаторный ИБП, работающий с максимальным коэффициентом использования энергии 96 %, для защиты критически важных приложений среднего мощностного диапазона. Его модульная стоечная структура позволяет разместить внутри ИБП как силовые, так и батарейные модули, обеспечивая возможность масштабирования при сохранении идеального сочетания высокой доступности, надежности и эффективности без увеличения площади занимаемой системой.
Благодаря технологии FlexPower™, Liebert APM имеет возможность масштабирования, что позволяет быстро увеличивать мощность системы. Каждый силовой модуль мощностью 30 кВт сочетает в себе масштабируемую мощность с независимым блоком управления на основе DSP процессора для обеспечения автоматического регулирования в процессе работы, что увеличивает комплексную эксплуатационную готовность. Liebert APM способен поддерживать суммарную активную нагрузку мощностью 150 кВт в рамках одного блока и до 600 кВт максимум в полной параллельной конфигурации. В тоже время он обеспечивает пекрасные показатели при работе от встроенных батарей, до 30 минут в конфигурации мощностью 30 кВт и до 5 минут в конфигурации мощностью 90 кВт.
Увеличенная активная мощность
Имея единичный выходной коэффициент мощности (кВА=кВт), Liebert APM обеспечивает повышенный уровень активной мощности для поддержки критически важных нагрузок. Дополнительное преимущество высокой активной мощности позволяет заказчикам выбирать наиболее подходящий режим для своего критически важного оборудования, соизмеряя возможности системы с фактической потребностью в активной мощности и тем самым максимально уменьшая первоначальные капиталовложения и максимально уменьшая общую стоимость владения. Liebert APM обеспечивает повышенную гибкость и гарантирует превосходную защиту всех видов нагрузок (индуктивных или ёмкостных) без падения мощности.
Эффективность
Liebert APM сспособен достичь максимального в отрасли уровня эффективности 96 % при двойном преобразовании. Имея пологую кривую КПД, Liebert APM гарантирует максимальную эффективность работы независимо от уровня нагрузки. Его эффективность может достигать более 95 % при переходе от полной нагрузки к 30 %, а также остается на уровне 94 % при нагрузке ниже 20 %. Такие показатели эффективности работы дают существенную экономию, в то же время способствуя сокращению выбросов углекислого газа и повышению эффективности использования энергии. Более того, когда входные условия и характер нагрузки позволяют, Liebert APM способен увеличить эффективность до 98 %, работая в «Eco» режиме.
Гибкая конфигурация батарей
Гибкая конфигурация батарей Liebert APM предназначена для выполнения индивидуальных требований по надёжности и времени резервирования отдельной системы. Liebert APM совместим со многими конфигурациями батарей, включая внутренние и внешние модульные решения, а также традиционные внешние батарейные массивы, состоящие из 30-40 последовательно включеных батарей. В параллельной системе батареи можно установить в общий батарейный массив, максимально повышая экономическую эффективность и уменьшая занимаемую площадь. Также возможно подключение отдельного блока батарей для каждого ИБП, чтобы обеспечить полное резервирование и исключить единую точку отказа. Благодаря алгоритму температурно компенсированной зарядки, также гарантируется увеличение срока службы батарей, что предотвращает повреждение батарей и увеличивает срок их эксплуатации.
Модульная архитектура Liebert APM позволяет масштабировать мощность блока максимум до 150 кВт без изменения площади занимаемой системой или расположения оборудования. Увеличение мощности и резервирование могут осуществляться в вертикальном и горизонтальном направлении, путем добавления силовых модулей мощностью 30 кВт к существующей системе, либо путем параллельного подключения до четырёх отдельных систем ИБП с целью достижения максимальной активной мощности 600 кВт.
Параллельная работа и конфигурация с двойной шиной резервирования
Возможно параллельное включение четырех блоков Liebert APM. Отдельные блоки можно подключить параллельно при помощи комплекта коммуникационных кабелей, настроив систему под требуемую конфигурацию. Кроме того, Liebert APM позволяет легко внедрять архитектуру уровня Tier 4 благодаря встроенному интерфейсу двойной шины синхронизации LBS.
Коммуникационные возможности

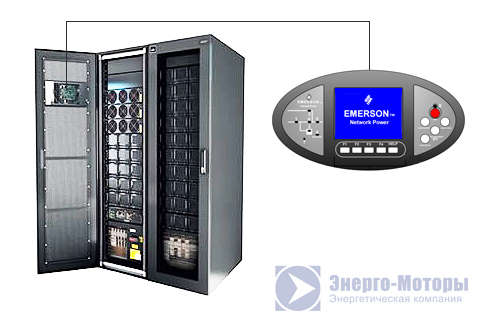

Liebert APM оснащён большим LCD дисплеем с поддержкой основных мировых языков, который предоставляет пользователям доступ к необходимым рабочим данным, включая статус сигнализации, конфигурацию, пуск/останов, передачу и расширенные параметры измерений. Дисплей включает в себя микропроцессор, работающий независимо от системы управления, обеспечивая доступ к следующим данным:
- текущие показания датчиков тока, напряжения, активной и реактивной мощности;
- отчеты о состоянии и архивные файлы;
- однолинейная схема распределения потоков энергии в системе.
Liebert APM также обладает возможностью связи через Интернет (протокол HTTP), Modbus и протокол SNMP.
Программное обеспечение для мониторинга
Liebert Nform™, это система сетевого мониторинга, позволяющая заказчикам максимально использовать возможности удаленного мониторинга подключенного к сети оборудования для осуществления централизованного управления распределенными системами. Liebert SiteScan представляет собой систему централизованного мониторинга объекта, обеспечивающую максимальный обзор и доступность критически важных операций. Liebert SiteScan Web позволяет пользователям виртуально осуществлять мониторинг и управление любым критически важным вспомогательным оборудованием. Сюда входит управление и мониторинг в режиме реального времени, анализ данных, отчетность по тенденциям и управление событиями.
Мощность (кВА) | 90 | |
Мощность (кВт) | 90 | |
КПД системы | ||
КПД в режиме двойного преобразования AC-AC, (%) | Между 95 % и 96 % для нагрузки >30 % | |
КПД в «Eco» режиме, (%) | >98 % | |
Входные параметры | ||
Номинальное входное напряжение (В) | 380/400/415 В пер. тока, трехфазный, четырехпроводной | |
Номинальная рабочая частота (Гц) | 50/60 Гц | |
Диапазон входного напряжения (Гц) | 477 В — 305 В при полной нагрузке, 477 В — 228 В при нагрузке менее 70 % | |
Диапазон входной частоты (Гц) | от 40 до 70 | |
Входной коэффициент мощности | >0,99 при полной нагрузке, >0,98 при половинной нагрузке | |
Коэффициент гармонических искажений тока (THDi, % FL) | <5 | |
Параметры шины постоянного тока | ||
Количество батарей | 30, 32, 34, 36, 38, 40 | |
Температурная компенсация заряда батарей | Да | |
Максимальное время работы от встроенных батарей, мин. | 5 | |
Пульсации постоянного тока | ≤0,05 C10 | |
Выходные параметры | ||
Напряжение на выходе инвертора | 380/400/415 В пер. тока, трехфазный, четырехпроводной | |
Частота на выходе инвертора (Гц) | 50/60 Гц | |
Стабильность частоты на выходе (Гц) | 50 Гц/60 Гц ± 0,02 % | |
Стабильность напряжения в устойчивом состоянии | ±1 % | |
Стабильность напряжения в переходном состоянии | Отвечает нормам IEC/EN 62040-3, класс 1 | |
Перегрузочная способность инвертора | 1 час для 105 %, 10 мин. для 125 %, 1 мин. для 150 %, 200 мс для >150 % | |
Сдвиг фаз | ||
При 100 % сбалансированной нагрузке | <1° | |
При 100 % несбалансированной нагрузке | <1,5° | |
Общие гармонические искажения напряжения | ||
100 % линейная нагрузка | <1 | |
100 % нелинейная нагрузка | <4 | |
Параметры байпаса | ||
Напряжение на входе байпаса | 380/400/415 В пер. тока, трехфазный, четырехпроводной | |
Диапазон байпасного напряжения, задаваемый при помощи программного обеспечения | Значения по умолчанию: от -20 % до + 15 %, другие значение, такие как от -40 %, -30 %, -10 % до + 10 %, +15 % | |
Стойкость байпасной линии к перегрузкам | 135 % длительно, 170 % 1 час, 1000 % 100 мс | |
Стандарты | ||
Директива по низковольтному оборудованию | 2006/95/EC с изменениями, директива 93/68/EEC, директива по электромагнитной совместимости 2004/108/EC | |
Общие требования и требования по технике безопасности ИБП, применяемых в зонах доступа оператора | IEC/EN 62040-1:2008 | |
Требования электромагнитной совместимости к ИБП | IEC/EN 62040-2: Категория помехоустойчивости C2, категория по выбросам C2 | |
Размеры и вес | ||
Размеры, Ш х В х Г (мм) | 600 x 1996 x 1100 | |
Вес (кг) | 350 |
Возможности сервисного и технического обслуживания
Конструкция Liebert APM обеспечивает легкость установки и простоту обслуживания благодаря наличию легко снимаемых модулей. Модульная архитектура с возможностью «горячей» замены в ходе работы существенно сокращает среднее время ремонта (MTTR) и позволяет производить обслуживание отдельных модулей, в то время как остальные модули продолжают питать потребители энергией. Все модули питания и критически важные компоненты легко доступны с лицевой стороны блока.
Платформа Trellis™
Платформа Trellis™ компании Emerson Network Power представляет собой платформу для оптимизации инфраструктуры в режиме реального времени, которая обеспечивает единое управление инфраструктурой объекта и IT центра обработки данных. Программное обеспечение платформы Trellis™ может управлять мощностью, отслеживать материально-технические ресурсы, планировать изменения, визуально отображать конфигурацию, анализировать и рассчитывать потребление энергии и оптимизировать охлаждающее и энергетическое оборудование, а также обеспечивает создание виртуальной среды. Платформа Trellis™ осуществляет мониторинг центра обработки данных и дает четкое понимание системных взаимосвязей, помогая организациям, связанным с IT и оборудованием, наиболее эффективно осуществлять работу центра обработки данных. Это универсальное и комплексное решение дает возможность наблюдать за реальной ситуацией у себя в центре обработки данных, принимать правильные решения и предпринимать уверенные действия.
