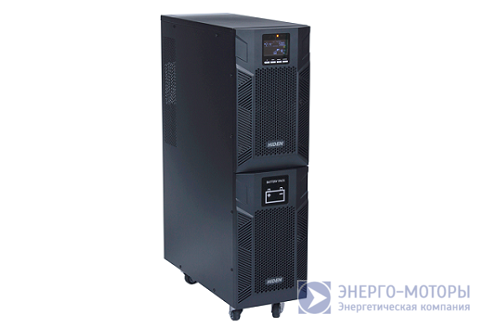

Используется для защиты оборудования мощностью до 6000ВА (5400Вт) в период отсутствия электроснабжения или выравнивания скачков, стабилизации напряжения в сети. Относится к универсальным моделям с размерами 197 х 460 х 720 мм и весом 60 кг. Благодаря размещению АКБ внутри корпуса экономит пространство. Энергетическая компания «ЭНЕРГО-МОТОРЫ» предлагает ИПБ в разных вариантах исполнения в зависимости от требований отрасли и предпочтений заказчика: открытого вида, контейнером, кожухом или на шасси.
Однофазный источник беспроводного питания применяется в сферах:
Благодаря принципу двойного преобразования (онлайн топологии) время переключения на батареи, сеть, байпас — 0 мсек. Современные технологии интеллектуального управления АКБ с возможностью удаленного администрирования делают модель удобной и простой в пользовании. Установлен ЖК дисплей с функцией настройки. При необходимости может подключаться к дизельной генераторной установке. Температура эксплуатации 0-40 °С при влажности 0-95 % без конденсации.
Купить ИБП HIDEN UDC9106S 6 кВА оригинального производства по приемлемым ценам с установкой необходимой конфигурации предлагает компания «ЭНЕРГО-МОТОРЫ». Связаться с менеджерами, которые помогают оформить заказ и отвечают на все интересующие вопросы, можно простым способом: позвонив по номеру 8 (800) 700-54-47 или онлайн через сайт.
Модель | HIDEN UDC9106S (6 кВА) | |
Мощность | 6 кВА / 5,4 кВт | |
Вход | ||
Фазность | 1 фаза+заземление | |
Напряжение | 220/230/240 В | |
Диапазон напряжений | 120-276 | |
Диапазон частот | 50Гц: 45-55Гц, 60Гц: 54-66Гц | |
Коэффициент мощности | ≥0.99 | |
Искажения тока, THDi | ≤5% (при 100% нелинейной нагрузке) | |
Диапазон напряжений байпаса | ≥Макс. 220В +25% (опционально +10%, +15%, +20%); 230В: +20% (опционально +10%, +15%) 240В: +15% (опционально +10%) Мин. -45% (опционально -20%, -30%) | |
Диапазон напряжения и частоты в режиме ECO | Аналогично с байпасом | |
Совместная работа с генератором | Поддерживается | |
Выход | ||
Фазность | 1 фаза +заземление | |
Напряжение | 220/230/240 В | |
Коэффициент мощности | 0,9 | |
Стабильность напряжения | ± 1% | |
Отклонение частоты при работе от сети | ±1%, ±2%, ±4%, ±5%, ±10% от номинальной частоты (настраивается) | |
Частота при работе от АКБ, Гц | 50/60 ±0.1 | |
Крест-фактор | 3:1 | |
Искажения напряжения, THD | ≤2% при линейной нагрузке; ≤ 5% при нелинейной нагрузке | |
Форма сигнала | Синусоидальный сигнал | |
Эффективность | ≥94% | |
Батарея | ||
Напряжение | Стандарт 192 В, Настраивается 216/240 В | |
Встроенные АКБ | 12В / 9Ач | |
Время восстановления до 90% | 8-10 ч | |
Зарядный ток | 1 А | |
Время переключения | Сеть на АКБ: На батарею: 0 мсек., на байпас: 0 мсек. | |
Защита | ||
Перегрузка | От сети | 105%-110% - 1 час; 110%-125% - 10мин; 125%-150% - 1 мин; >150% 0 сек |
На байпасе | Автомат защиты 40 А | |
Короткое замыкание | Защитное отключение | |
Перегрев | От сети – переход на байпас; от АКБ – отключение | |
Разряд АКБ | Сигнал тревоги и отключение | |
Самодиагностика | При включении и программно | |
EPO (опционально) | Отключение | |
АКБ | Технология Advanced Battery Management | |
Подавление шума | Соответствует EN62040-2 | |
Индикация и Дисплей | ||
Аудио и визуальная | Отказ сети, разряд АКБ, перегрузка, авария | |
Состояние на ЖКИ и светодиодном индикаторе | Режим работы от сети, Режим работы от АКБ, Режим ECO, Режим байпаса, Низкий заряд АКБ, АКБ неисправна, Перегрузка, Ошибка ИБП | |
Показание на ЖКИ | Входное напряжение, Входная частота, Выходное напряжение, Выходная частота, Уровень нагрузки Напряжение батареи, Внутренняя температура, Время автономии | |
Технические данные | ||
Габариты (ШхГхВ) | 197 мм х 460 мм х 720 мм | |
Вес | 60 кг | |
Входные разъемы | Клеммная колодка | |
Выходные разъемы | Клеммная колодка | |
Интерфейсы | Стандартно: USB и RS232 Опционально: SNMP карта, карта параллельной работы, релейная карта | |
Общая информация | ||
Температура эксплуатации | 0-40 °С | |
Температура хранения | от -25 до +55 °С | |
Влажность воздуха | 0 – 95 % без конденсации | |
Высота над уровнем моря, м | < 1500 м | |
Уровень шума | <55 Дб (на расстоянии 1м) | |
Стандарты безопасности | CE, EN/IEC 62040-2, EN/IEC 62040-1-1 |
